■高穩定
采用嵌入式工業控制板和嵌入式操作系統，具備設備自恢復功能，實現設備長期穩定可行運行。
■高精度
諧波、間諧波測量精度在系統頻率偏離50Hz時，也符合國標A級精度要求。
■多網點
最多可同時監測10×3相電壓或電流，具體配置情況和接法（星形或三角表）可以根據用戶的要求定制。
■大容量
標配120G固態硬盤，可以根據用戶要求定制。
功能與特點：
■主要功能：
● 穩態無縫電能質量監測分析：諧波和間諧波（0.1～50次）、頻率、三相不平衡度（負序、正序、零序）、電壓偏差、電壓閃變和變動。
● 暫態電能質量監測分析：電壓驟升、電壓驟降、電壓短時中斷、電流突變等。
● 功率和阻抗分析：有功功率、無功功率、功率因數、阻抗。
● 事件錄波和回放：電能質量超標錄波、手動錄波、可以設置事件前后錄波婁。
● 實時顯示功能：電能質量報表、間諧波測試報表、波形圖、頻譜圖、矢量圖。
● 統計功能：可以實現任意時間段的統計報表和常規統計報表（日?qǐng)?bào)、周報、月報、季報、年報）。
● 趨勢圖：可以顯示各電能質量參數任意時間段的趨勢圖。
● 對時功能：網絡對時 、GPS對時（可以選配GPS精確對時模塊或者B碼對時）。
● 可選配開關量光電隔離輸入和繼電器輸出。
■主要特點：
● 采用高速DSP加嵌入式工業控制板作為電能質量分析的核心，對所有電能質量參數無縫監測分析的同時，實現電能質量超標錄波、手動錄波。在電能質量監測的同時，可以對任意時段的測量數據進行分析處理。
● 諧波和間諧波測量精度均符合國標A級儀器要求。對諧波、間諧波、三相不平衡度、閃變和變動均采用基準算法，無近似計算。
● A/D采樣精度為16位，所有網點同時采樣 ，采樣速率12.8KHz（即每周波256點）。
●每臺儀器最多可以監測兩路三相電壓和兩路三相電流。

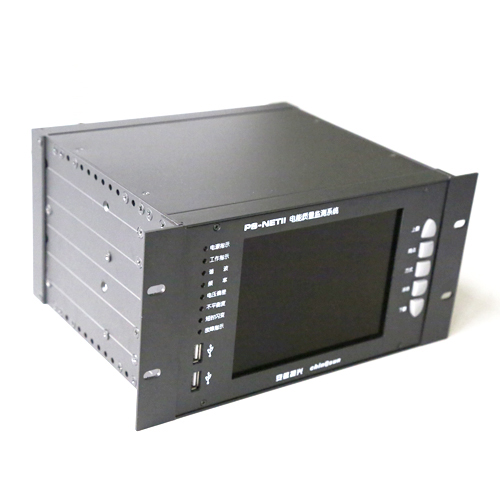

● 采用8.4寸彩色液晶顯示，具有自動關屏功能。
● 面板按鈕功能包括：方式切換（電能質量報表、間諧波測試報表、波形圖、頻譜圖、矢量圖）、網點切換、屏幕凍結、上下拉屏等，操作方便。

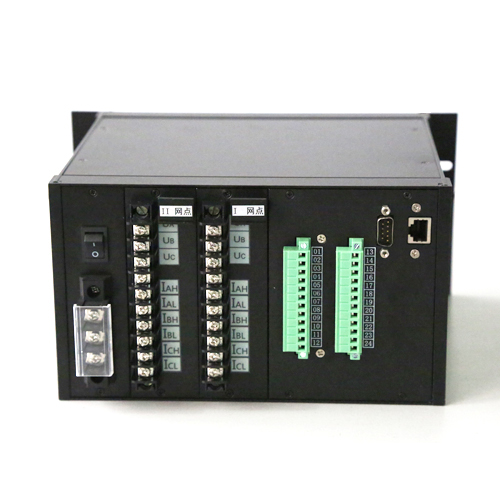

● 通訊接口：網口、USB。
● 專門針對中國電網自主研發，擁有完整的知識產權。符合用戶的使用習慣，對用戶的需求能作出及時的響應。
技術指標：
■ 測量范圍：
● 交流電壓：0～100V（可根據用戶要求定制）
● 交流電流：0～5A（可根據用戶要求定制）
● 頻率：42.5～57.5Hz
■ 測量精度：
● 頻率誤差：≤0.002Hz
● 諧波誤差：符合國際A級儀器精度要求
● 間諧波誤差：符合國際A級儀器精度要求
● 電壓偏差誤差：≤0.2%
● 電壓三相不平衡度誤差：≤0.2%
● 電流三相不平衡度誤差：≤0.5%
● 電壓變動誤差：≤0.5%
● 閃變誤差：≤5% |
