電能質量主站綜合管理系統

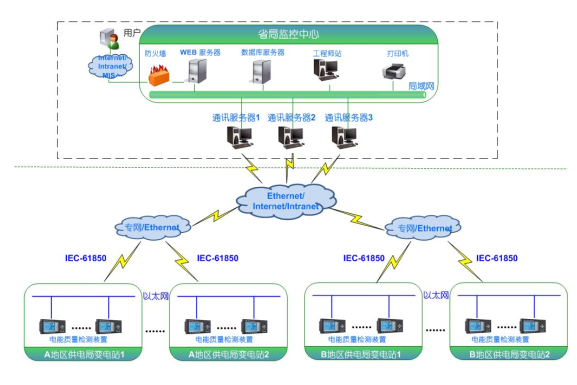

整個系統由主站、監測裝置組成，系統網絡拓?fù)浣Y(jié)構如下圖所示：
其中主站系統由通訊服務器、數據庫服務器和WEB服務器、主站系統管理員站和可直接登錄主站的客戶端組成。通訊服務器確保數據匯集到主站側的連續性和穩定性。數據庫服務器通過安裝數據庫平臺，用于提供整個系統的數據存取服務。WEB服務器用于提供數據發布的信息服務。主站系統主要完成對整個省級監測系統的管理及系統配置、匯總后數據的發布和高級應用等功能的實現。
儀表側主要完成數據的采集和通訊工作。在線式電能質量檢測裝置通過數據通訊層自動完成采集數據的上傳。
硬件平臺為分布式結構，由若干臺服務器集群、工作站、網絡設備及配套設備構成，不同的應用可分布于不同的計算機節點，所有應用服務冗余配備且分布部署，關鍵應用的計算機硬件冗余配置，服務器和工作站等設備通過冗余配置的網絡互連。
軟件平臺包含操作系統、商用數據庫、軟件支撐平臺。
l 支持海量數據的存儲和應用。主站數據庫能支持500個監測點的數據3年以上的數據存儲，并在保證在以上數據庫規模下不影響系統的運行速度和應用功能。
l 滿足后臺系統的數據查詢性能。在單個監測點存儲一年完整數據的情況下，查詢年度電能質量綜合報表的速度在15秒以內。
l 提供獨立的數據庫維護工具，實現手動數據導入、導出、備份、還原。
l 提供數據完整性監視與報警功能。
l 提供分布式的訪問機制，在并發訪問時，保證數據的安全性、一致性和完整性。
l 具備統一完善的多級安全機制設置，拒絕非法用戶和合法用戶越權操作，避免系統數據遭到破壞，防止系統數據被竊取和篡改。 |
