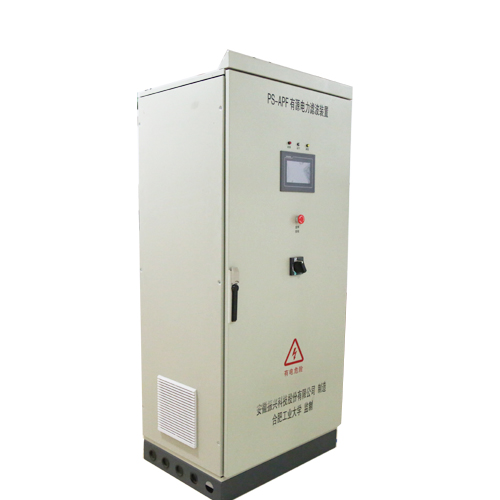

有源電力濾波裝置主要用于動態抑制電網諧波，也可具有無功補償功能。裝置通過實時檢測負載的諧波和無功分量，向電網注入與諧波和無功分量大小相等、方向相反的電流，達到動態抑制諧波、補償無功的目的。
一、主要功能特點：
1.電能質量治理響應時間：諧波、無功補償治理響應時間不大于10ms.
2.諧波補償次數：諧波補償次數：2-50次，有特殊要求時，可以根據要求來做。
3.輸入電壓允許偏差：輸入電壓與額定輸入電壓差的絕對值小于額定輸入電壓的20%，裝置能正常工作。
4.輸入電壓頻率允許偏差：輸入電壓頻率與額定輸入電壓頻率差的絕對值應小于3赫茲，裝置能正常工作。
5.輸入電壓諧波總畸變率允許偏差：輸入電壓諧波總畸變率小于12%，裝置能正常工作。
6.電源電壓超標：電源電壓不滿足輸入電壓與額定輸入電壓差的絕對值小于額定輸入電壓的20%，且不大于1.5倍標稱電壓，裝置能確保諧波不放大；當電源電壓滿足輸入電壓與額定輸入額定電壓差的絕對值小于額定輸入電壓的20%后，能恢復所有功能，并滿足所有準確度要求。
7.功率消耗：裝置自身消耗的有功功率不大于400W或不大于有源電力濾波最大補償功率的5%。
噪聲：噪聲不大于60dB.
8.停電數據保持：長時間斷電時，裝置的設置參數不丟失。
二、儀器特點：
1. 對關鍵元器件的參數變化具有很高的自適應能力，補償效果好。
由于采用了控制參數自修正技術，能自動根據諧波電流和當前的器件參數修正控制參數，解決了APF參數自適應的問題，控制參數自修正技術能夠在電壓和電流傳感器測量信號出現偏差、電感和電阻等器件參數出現較大偏差的情況下，APF仍能良好工作，在安全的情況下保證補償效果。
2.對測量誤差和延時、控制誤差和延時，采用自動標定的方法，將所有的誤差和延時通過軟件全面消除。
測量和控制一定會出現誤差和延時，如果不加以克服，APF就不可能用一個等值、反向的波形去抵消負荷中的諧波，輸出電流的幅值、相位出現偏差，輕則影響補償效果，重則導致諧波放大，威脅系統安全。采用自動標定的方法，就是用可控的諧波源發出已知的諧波和無功電流，這樣APF就能確切知道測量和控制環節出現的誤差和延時，從而將所有的誤差和延時通過軟件全面消除。
3.采用軟件鎖相環技術:鎖相更精確，準確鎖相基波正序電壓。相對硬件鎖相環技術，抗干擾能力更強，成本更低，諧波和無功治理效果更好。
4.采用深度自調節阻尼技術：能自動根據反饋的諧波次數和大小，調節阻尼深度，根除諧振，降低成本，減少損耗。
5.軟硬件雙重保護技術：功率器件工作更安全。
|
